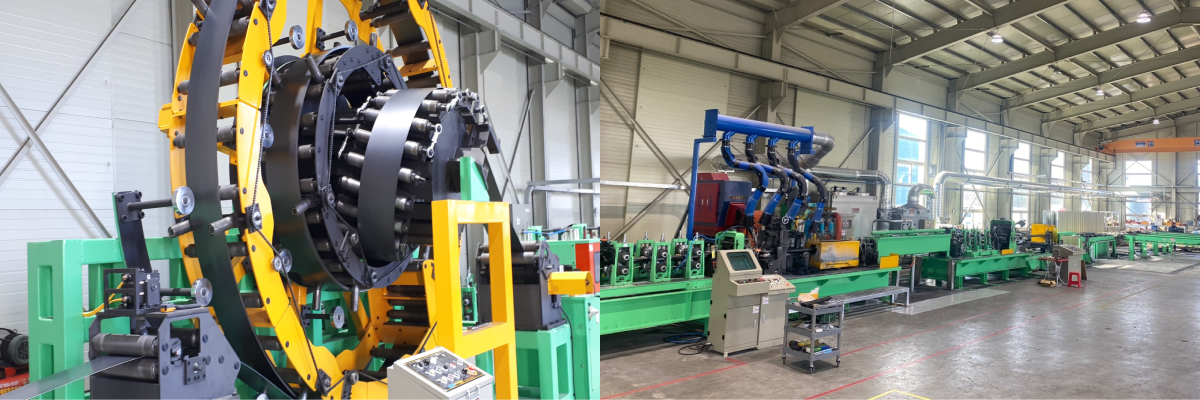

TUBE MILL(조관) LINE

TUBE MILL LINE

태양광 프레임의 지주인 원형관 및 각관 형식의 파이프를 생산하는 설비입니다.
기존의 파이프 생산과 자동 펀칭하는 가공 공정을 연속으로 생산하는 방식으로
태양광 프레임 제품의 특성에 맞게 특화된 설비입니다.

생산 공정

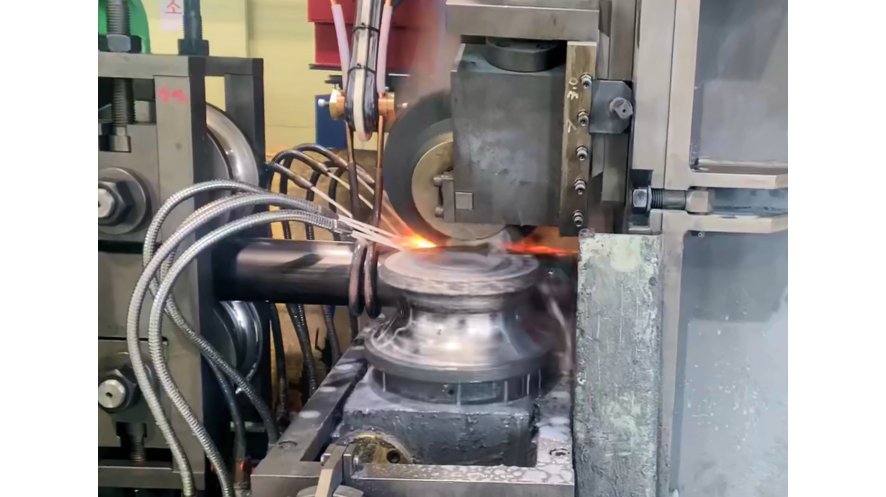

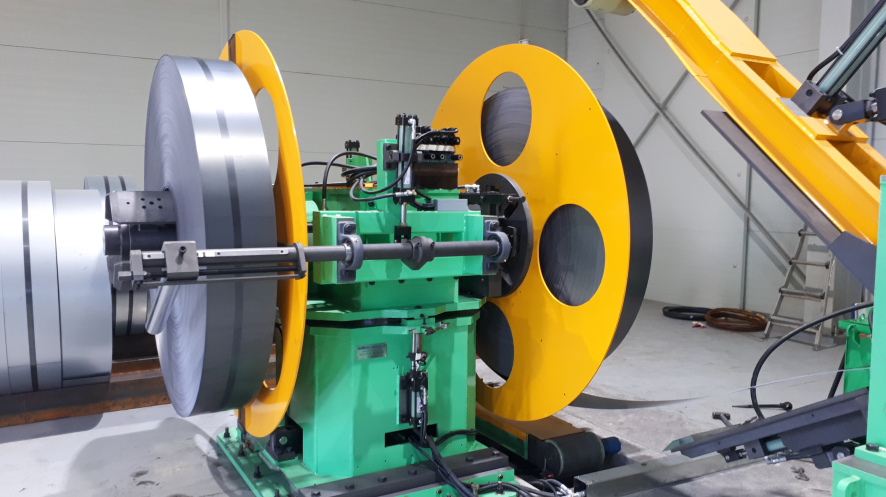

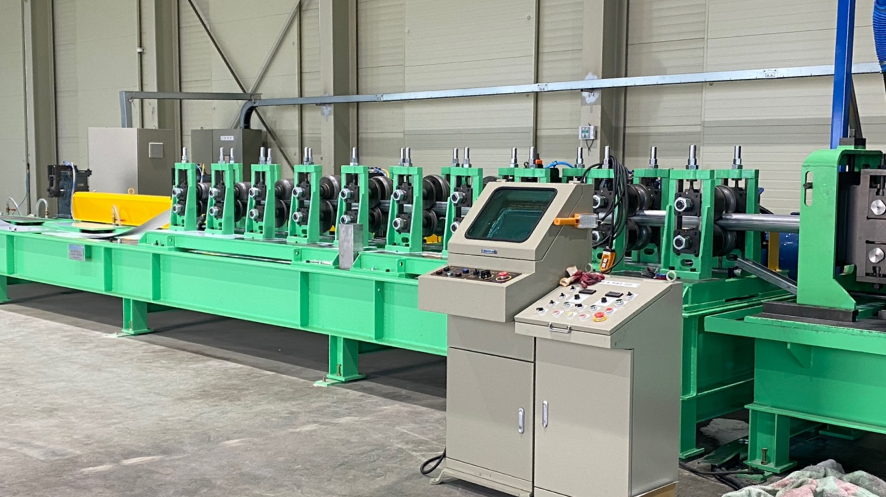

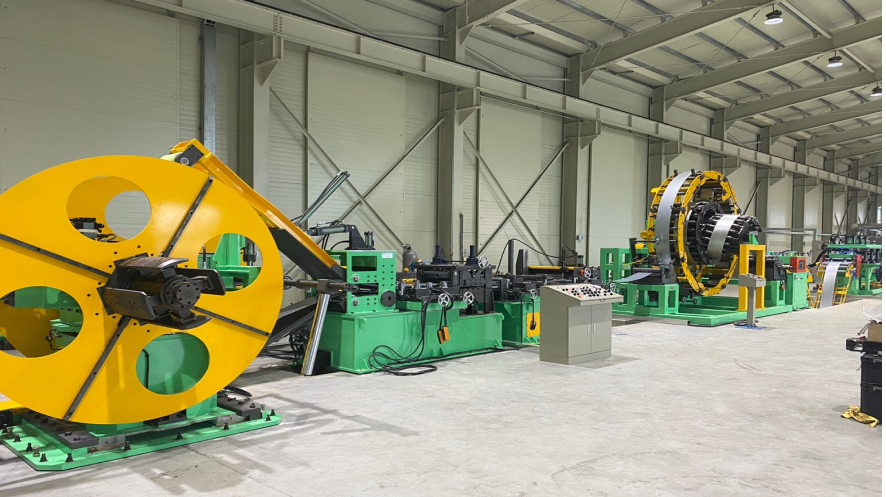

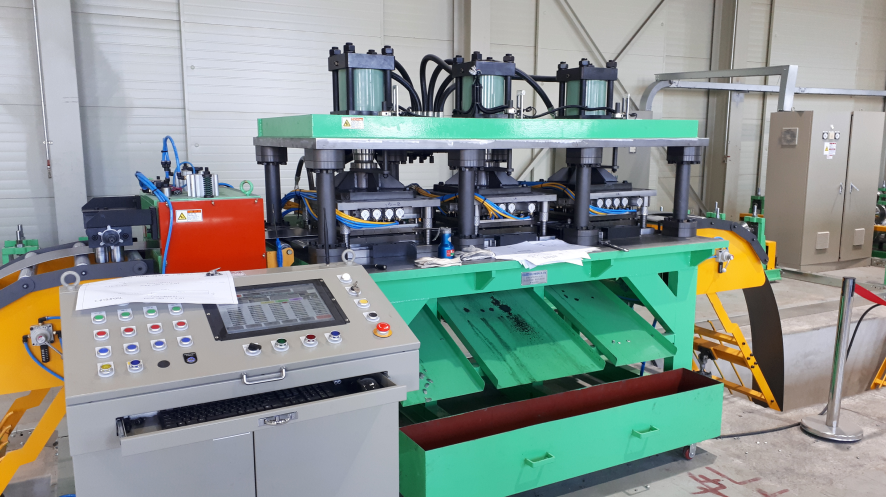

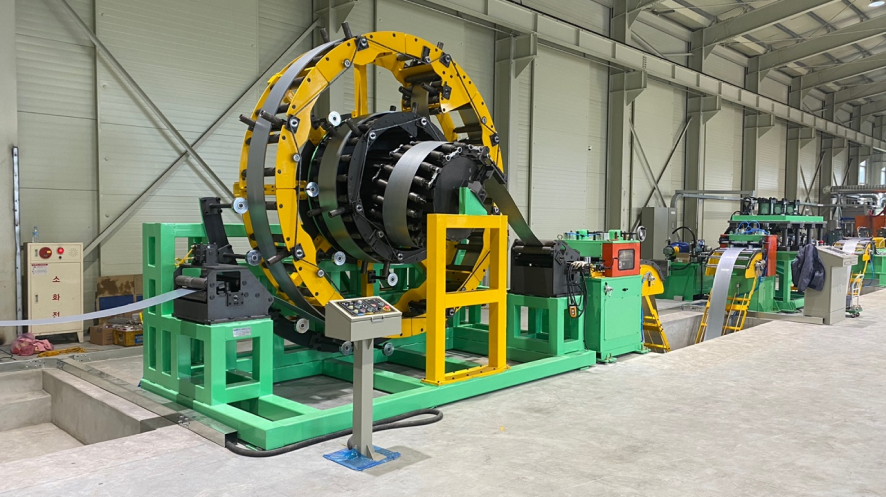

코일 형상의 소재 언코일링→ 레벨링→ 조립홀 타공→ 파이프 형상 성형→ 고주파 용접→

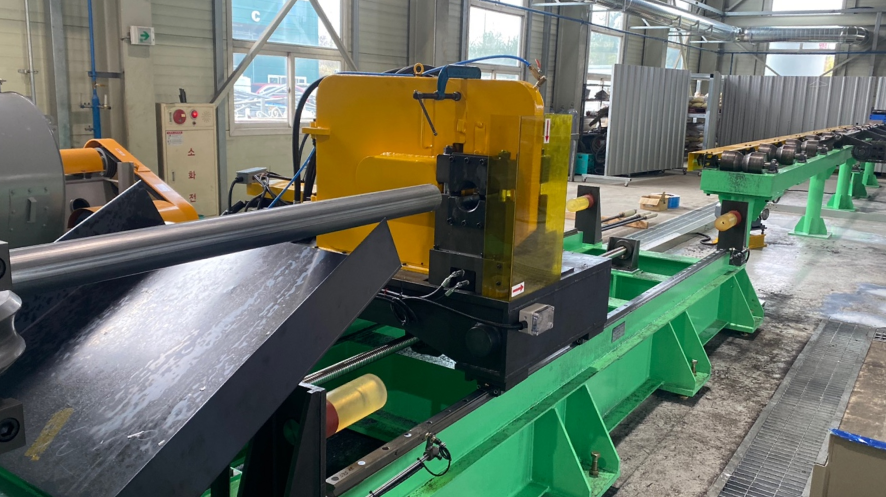

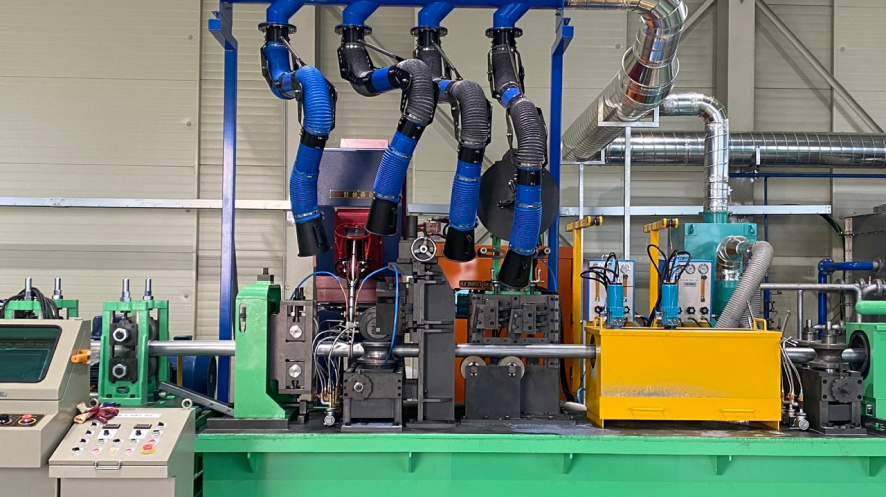

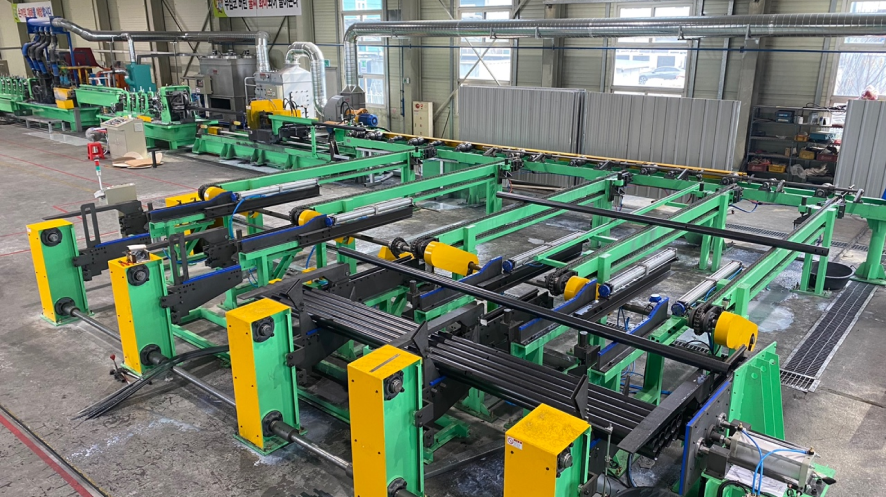

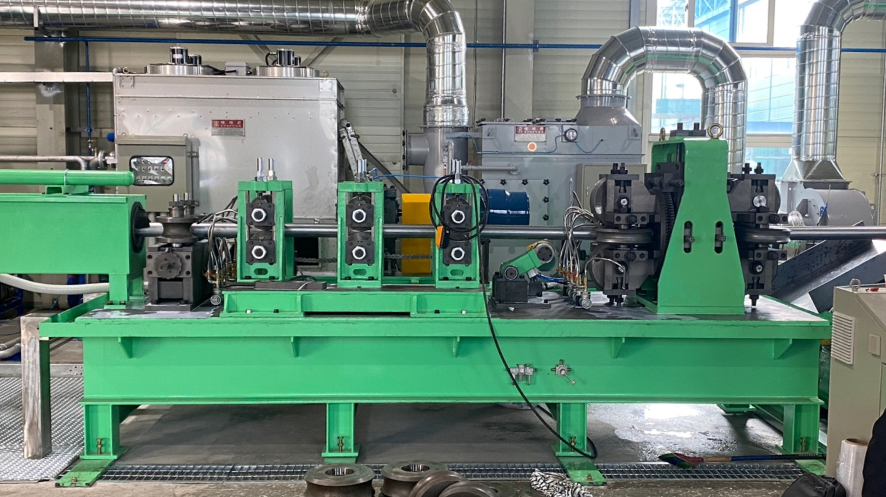

용접 비드 제거→ 징크 용사 코팅→ 수냉식 냉각→ 규격 정형→ 절단→ 적재 포장

ROUND PIPE

TUBE OD(mm) THICKNESS(mm)
⦰89.1 2.4
⦰114.3 3.2

SQUARE TUBE

TUBE SIZE(mm) THICKNESS(mm)
75×75 2.4
100X100 3.2
125X75 3.2
